特點：該組件主要是由6只晶閘管組成，用兩只晶閘管反并聯，作為一個單相交流開關，再將這樣三個交流開關組合在一起，用于三相異步電動機的軟起動。由于電動機的起動時間較短，軟起動之后電流不再流經軟起動組件，因此晶閘管沒有另配散熱器，僅靠導電銅排散熱。

用途：用于煤礦、礦山等場合的三相異步電動機的軟起動。本公司可根據用戶三相異步電動機的電壓電流，為用戶提供適合的軟起動組件。具體的安裝尺寸，可根據用戶要求重新設計。

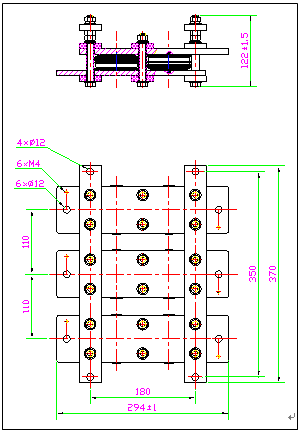

主要技術參數：該組件的通流能力及斷態耐壓，決定于所選用的晶閘管。例如：下圖所示每相由兩只KP800-40晶閘管組成的三相軟起動組件，技術參數為：
1． 最大導通電流(有效值)     IT(ms)＝1777 A
2． 斷態重復峰值電壓        VDRM≥4000 V
3． 斷態重復峰值電流        IDRM≤70 mA
4． 通態峰值電壓            VTM≤2.60 V   (ITM＝2400 A)
5． 門極觸發電流            IGT＝40～200 mA
(兩只晶閘管IGT 之差≤20 mA)
6． 門極觸發電壓            VGT＝1.0～2.6 V
